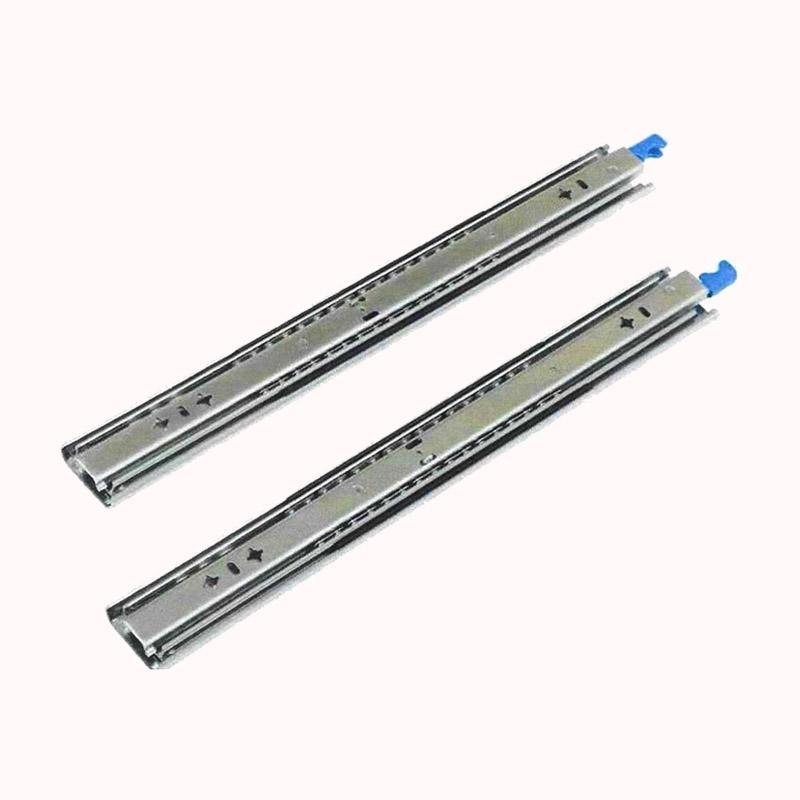

מסילות טלסקופיות עם נעילה למגירות, אורך 71.12 ס"מ, עד 113 ק"ג

מידע נוסף

תיאור

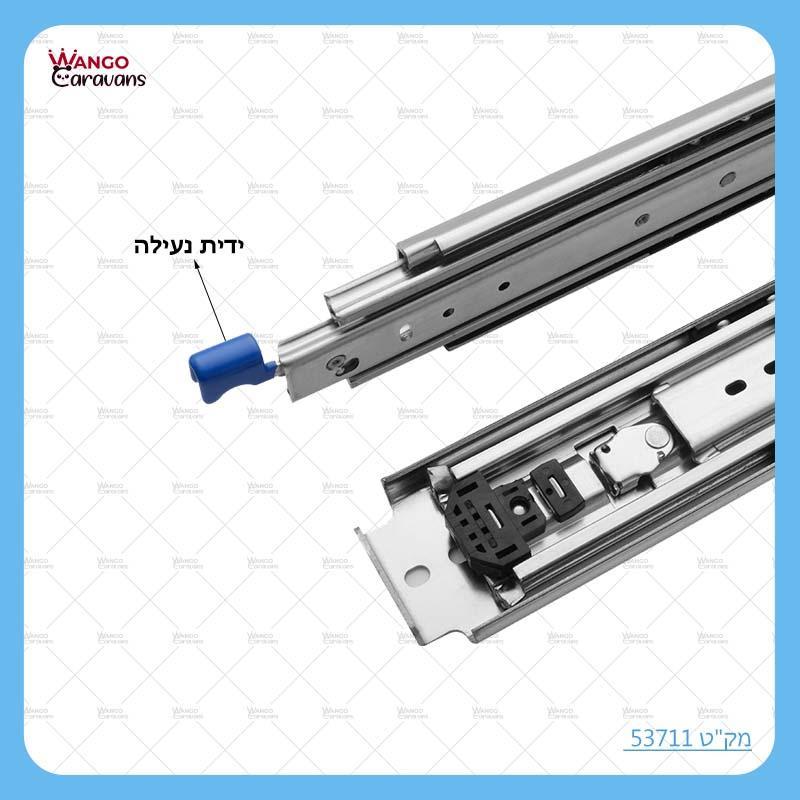

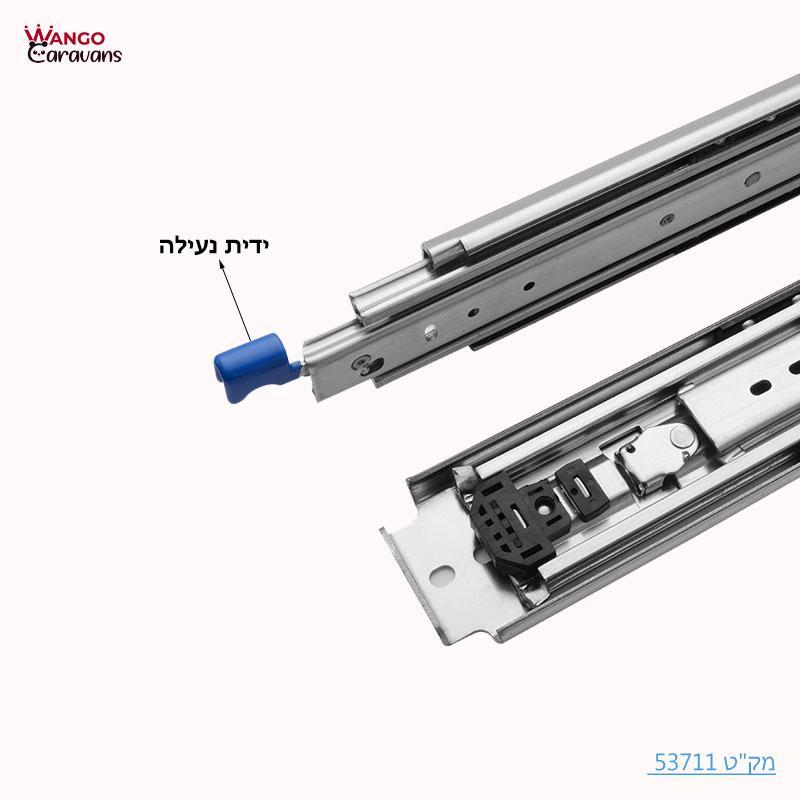

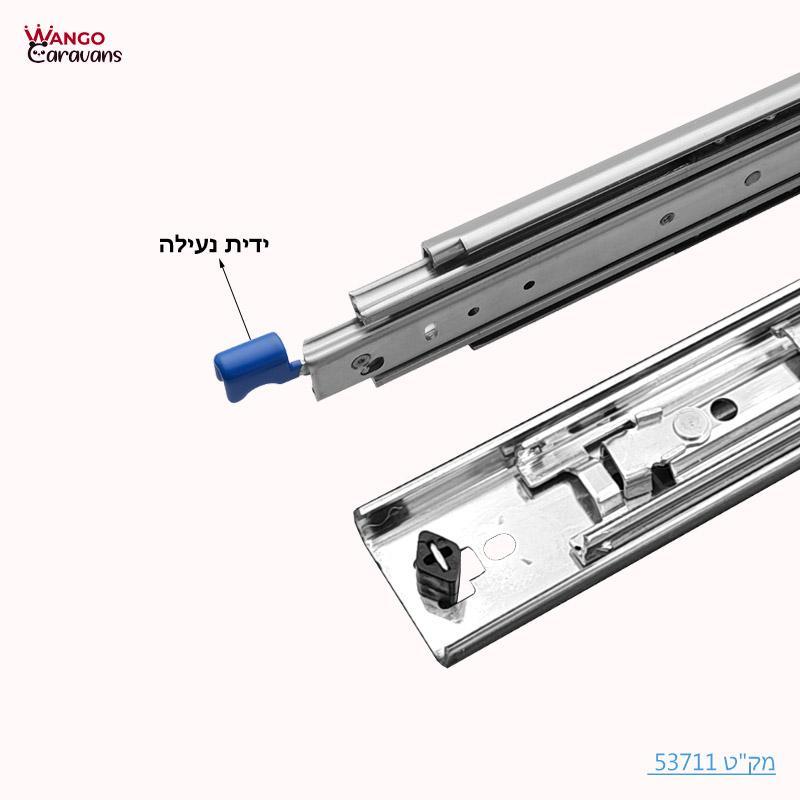

מסילות טלסקופיות עם נעילה למגירות, אורך 71.12 ס”מ מיועדות למגירות רכב ולמערכות אחסון נשלפות. כושר הנשיאה הוא 113 ק”ג. המבנה הטלסקופי כולל שלושה חלקים שנעים זה ביחס לזה, עם מנגנון נעילה כחלק מהמסילה. התכנון מאפשר גישה מהחזית לתכולת המגירה, במקום להגיע לציוד דרך פתח אחסון קבוע.

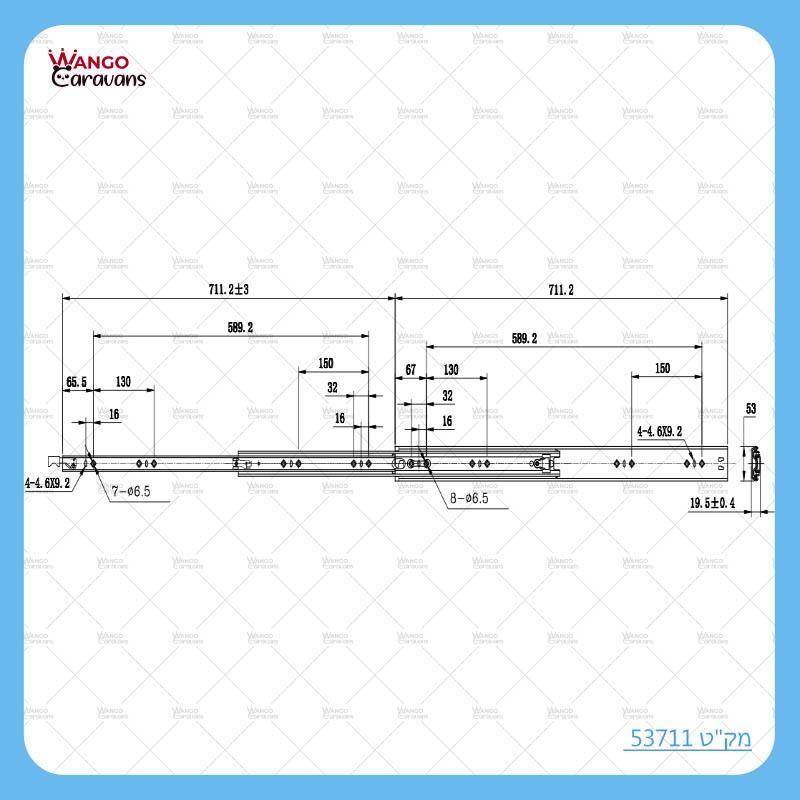

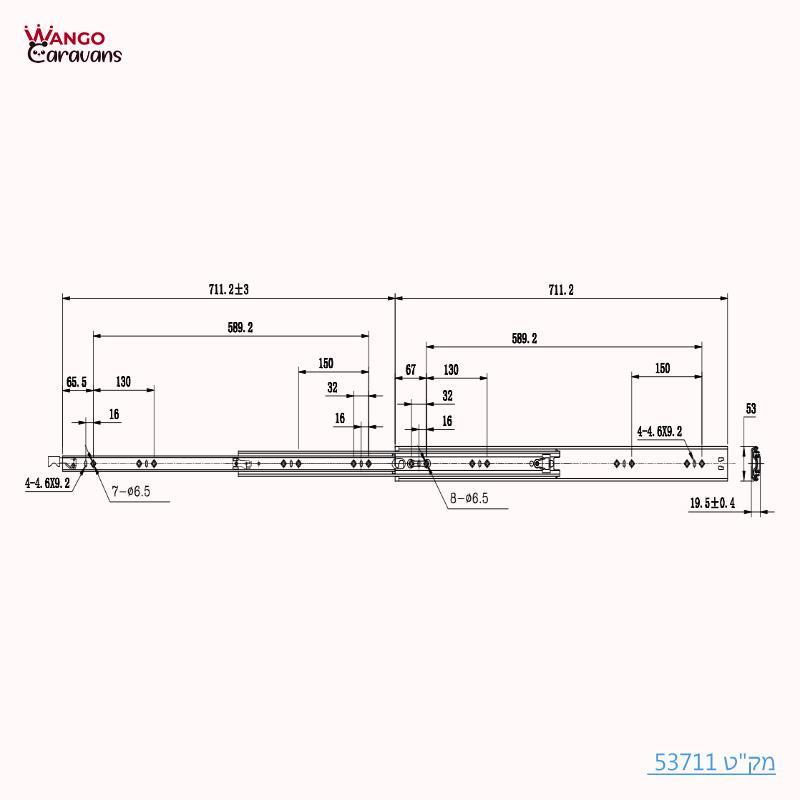

אורך המסילה הוא 711.2 מ”מ, שהם 28 אינץ’, וגובה החתך הוא 53 מ”מ. חלקי המסילה עשויים פלדת Q235 בעובי 2 מ”מ לכל חלק. מידות המוצר מסייעות בתכנון חלל המגירה, מיקום המסילות וסידור נקודות החיבור. אין להשתמש במידות האריזה לתכנון ההרכבה.

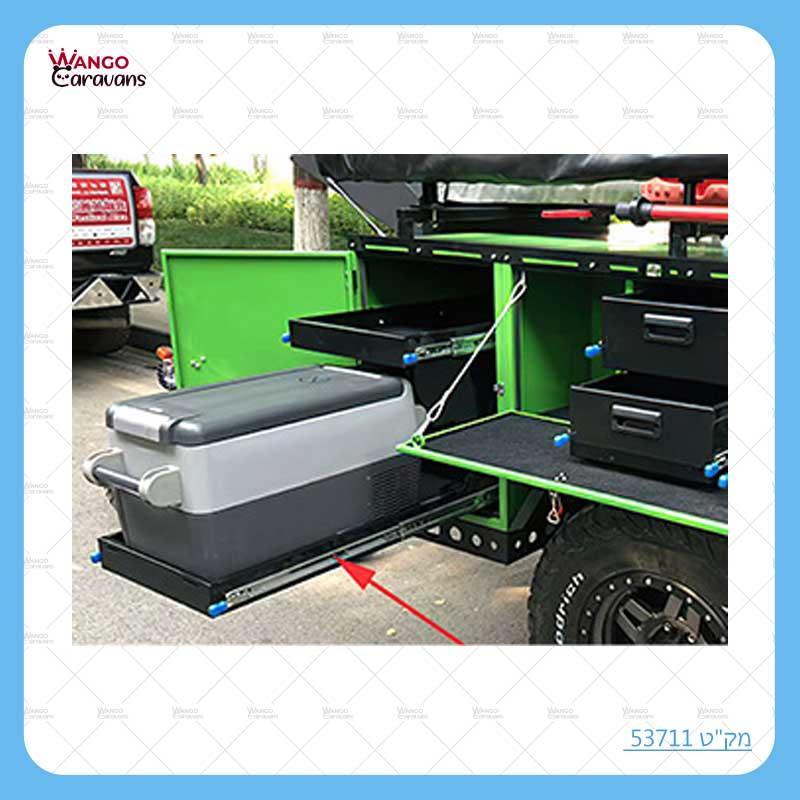

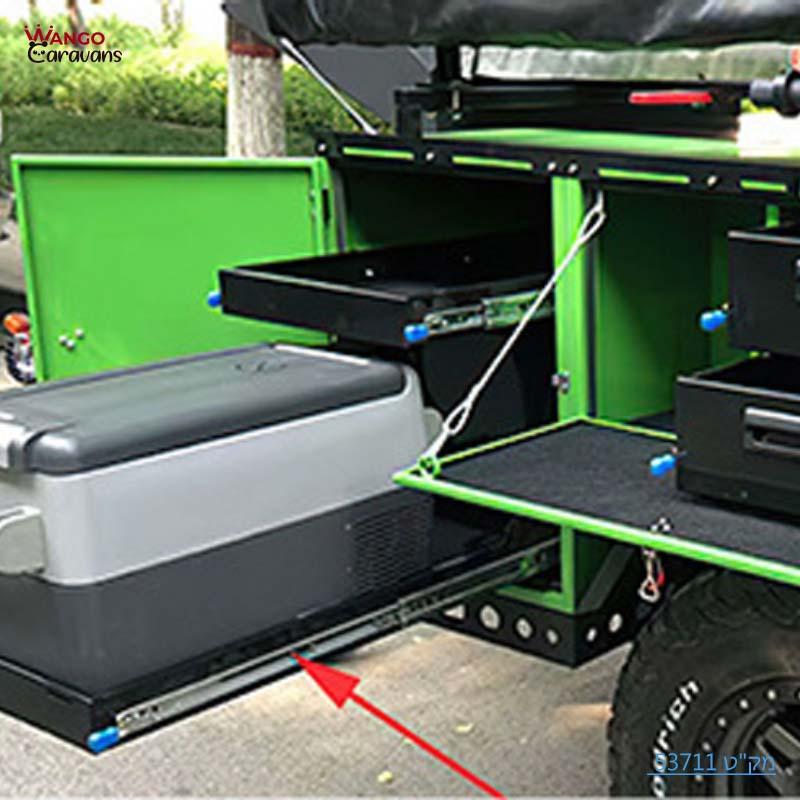

מסילות טלסקופיות עם נעילה למגירות, אורך 71.12 ס”מ יכולות להשתלב בתכנון מגירות עבור אביזרים וציוד בתאי אחסון נשלפים. כדאי לתכנן את חלוקת התכולה ואת פתיחת המגירה יחד, כך שהציוד הנמצא מאחור יהיה נגיש ושיישאר מקום לתנועה מול המגירה. מנגנון הנעילה של המסילה אינו מנעול אבטחה ואינו מחליף פתרון נפרד להגנה על התכולה.

בתכנון מערכת של כמה מגירות, בוחרים את אורך המסילה לכל מגירה לפי המבנה שלה. עומק התא, נקודות החיבור והגישה ללשונית הנעילה הם חלק מהתכנון. לאחר ההרכבה בודקים את תנועת המגירה ואת פעולת המנגנון, לפני סידור הציוד בתוכה.

מסילות טלסקופיות עם נעילה למגירות, אורך 71.12 ס”מ מציעות מבנה תלת־שלבי באורך מוגדר עבור פרויקטים של אחסון נשלף. זיהוי המידות מראש מסייע לתכנן את חלל האחסון ואת הגישה לציוד שבתוכו.

53/28inch GW3053B-28
